Системы инъекционных шлангов (инжект-система)

Системы инъекционных шлангов используются при строительстве монолитных железобетонных конструкций в качестве проектного решения по герметизации рабочих («холодных») швов бетонирования, деформационных швов и примыканий конструкций.

Инъектирование через инжект-систему осуществляется для следующих целей:

• восстановление несущей способности конструкций за счет укрепления бетона, с одновременным обеспечением герметичности в качестве косвенного результата;

• обеспечение герметичности конструкции и как следствие водонепроницаемости;

• предотвращение проникновения агрессивной среды, вызывающей коррозию арматуры и бетона.

Основным элементом такой  системы является инъекционный шланг, укладываемый в узел, требующий герметизации. Например, на плоскость уже уложенного бетона как в горизонтальном, так и в вертикальном рабочем шве перед последующим этапом укладки бетона. В деформационном шве шланг крепится на гидрошпонке в полости самого шва и / или в зоне ее крепления.

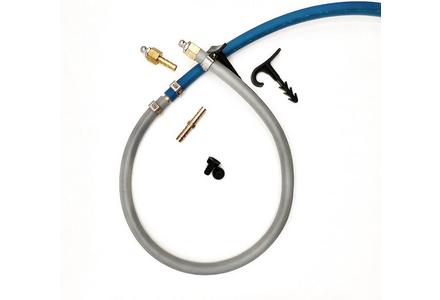

Система инъекционных трубок собирается из нескольких компонентов, которые соединяется друг с другом:

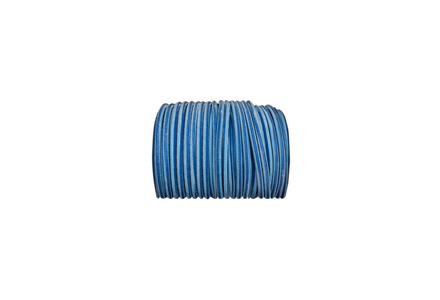

• инъекционный шланг одноразового использования, обеспечивающий равномерную подачу инъекционного материала в шов, обеспечивая непроницаемость для цементного молока;

• вспомогательная гибкая трубка, обеспечивающая сопряжение инъекционного шланга и пистолета насоса;

• пакер для гибкой трубки с обратным клапаном в комплекте с зажимным кольцом для фиксации в шланге;

• стальной переходник-штуцер, обеспечивающий соединение между инъекционным шлангом и вспомогательной трубкой;

• пластиковая клипса для закрепления инъекционного шланга в проектном положении.

В процессе установки инъекционный шланг нарезается отрезками от катушки и  укладывается в месте назначения с креплением клипсами.. Края каждого отрезка снабжены пакерами с обратным клапаном, которые, закрепляются к опалубке. При нарушении герметизации по шву, через эти пакеры под давлением нагнетается специальные инъекционные материалы (полиуретановые смолы или акрилатные гели для инъектирования), обеспечивающие  уплотнение узла обработки.
